Электрощит встроенный 40А 380В для 1 комнатного дома DKC FRAMEBOX на 9 отходящих групп SS-М2086

📦 Электрощит встроенный 40А / 380В для 1‑комнатного дома (DKC FRAMEBOX)

📌 Назначение

Щит предназначен для встраиваемого монтажа в нише стены в 1‑комнатных квартирах, малогабаритных коттеджах или офисах с трёхфазным вводом (380В) и максимальным током до 40А.

Обеспечивает:

• приём и распределение трёхфазного питания;

• защиту от перегрузок и коротких замыканий;

• дифференциальную защиту (противопожарное УЗО);

• защиту от перенапряжения (реле на каждой фазе).

⚙️ Из чего состоит (полная комплектация)

🔌 Отходящие линии (9 групп)

🏗️ Что можно подключить к каждой линии

⚡ Структура защиты

1. Вводная группа:

• Автомат 40А (3P) – защита вводного кабеля.

2. Защита от перенапряжения:

• Три реле УЗМ‑50ЦМ (на каждую фазу) – отключают питание при скачках, обрыве нуля, перекосе фаз.

3. Противопожарная дифференциальная защита:

• УЗО 63А / 300мА (4P) – защищает все отходящие линии от утечек тока (предотвращает возгорание).

4. Защита отходящих линий:

• Автоматы 25А, 16А, 10А – защита каждой линии от перегрузок и КЗ.

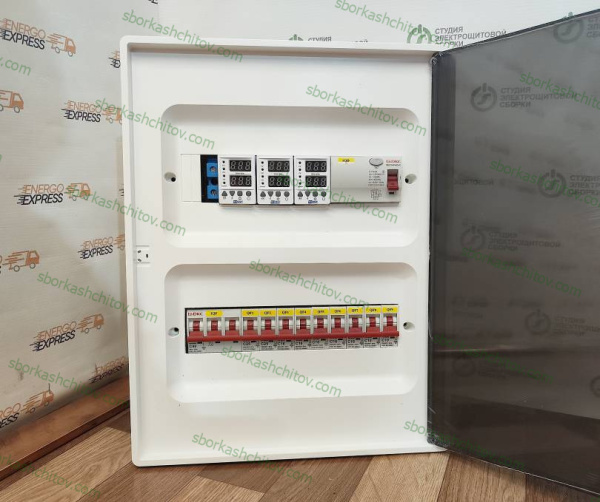

🛡️ Корпус – DKC FRAME

Особенность: щит монтируется заподлицо со стеной – практически не выступает, подходит для современного ремонта.

✅ Преимущества готового решения

⚠️ Условия подключения

• Вводной кабель: 5 жил (L1, L2, L3, N, PE), медь от 6 мм² (под 40А).

• Отходящие линии: сечение по номиналу автомата (25А → 2.5 мм², 16А → 1.5–2.5 мм², 10А → 1.5 мм²).

• УЗМ‑50ЦМ требуют подключения к нейтрали (N) – должно быть выполнено.

• УЗО 300мА является противопожарным и не заменяет УЗО 30мА для защиты людей в мокрых зонах (при необходимости добавьте отдельное УЗО 30мА на линии 3–4).

📦 Возможные доработки (под заказ)

🏭 Где применяется

• 1‑комнатные квартиры (встроенный щит в прихожей или коридоре);

• Небольшие коттеджи (до 60–80 м²);

• Таунхаусы, студии, апартаменты;

• Офисные помещения с трёхфазным вводом.
