Описание товара
📌 Назначение
Щит предназначен для автоматизированного управления тремя насосными агрегатами мощностью до 22 кВт каждый в системах водоснабжения, повышения давления, пожаротушения, отопления и других технологических процессах.
Обеспечивает:
-
плавный пуск и остановку насосов (преобразователи частоты);
-
автоматическое переключение насосов по времени наработки;
-
защиту от перегрузок, коротких замыканий, пропадания фаз;
-
принудительную вентиляцию шкафа.

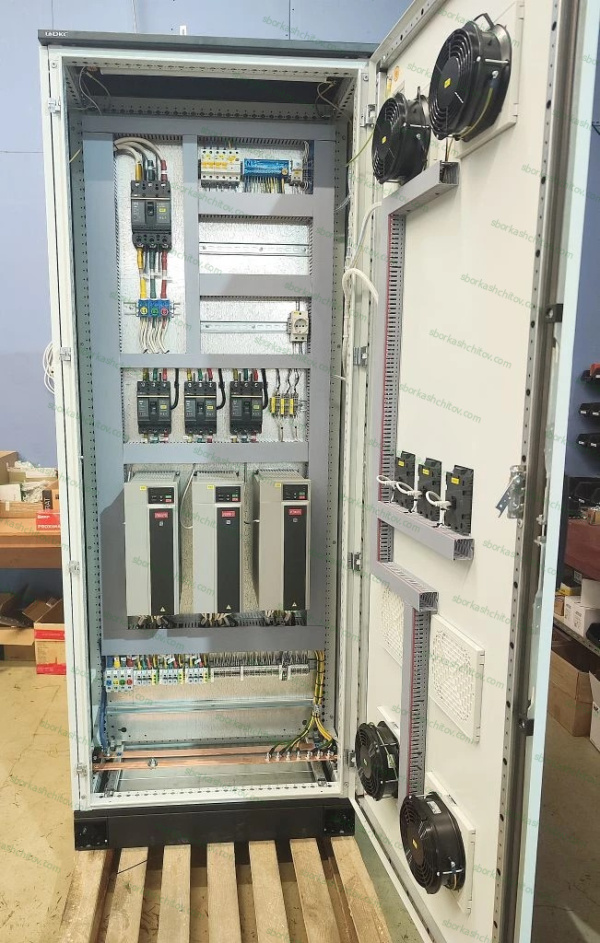

⚙️ Из чего состоит (спецификация)
|
№
|
Компонент
|
Модель / тип
|
Характеристики
|
Кол‑во
|
|
1
|
Корпус
|
CQE, 2000×800×400 мм, IP55, RAL7035
|
напольный
|
1
|
|
2
|

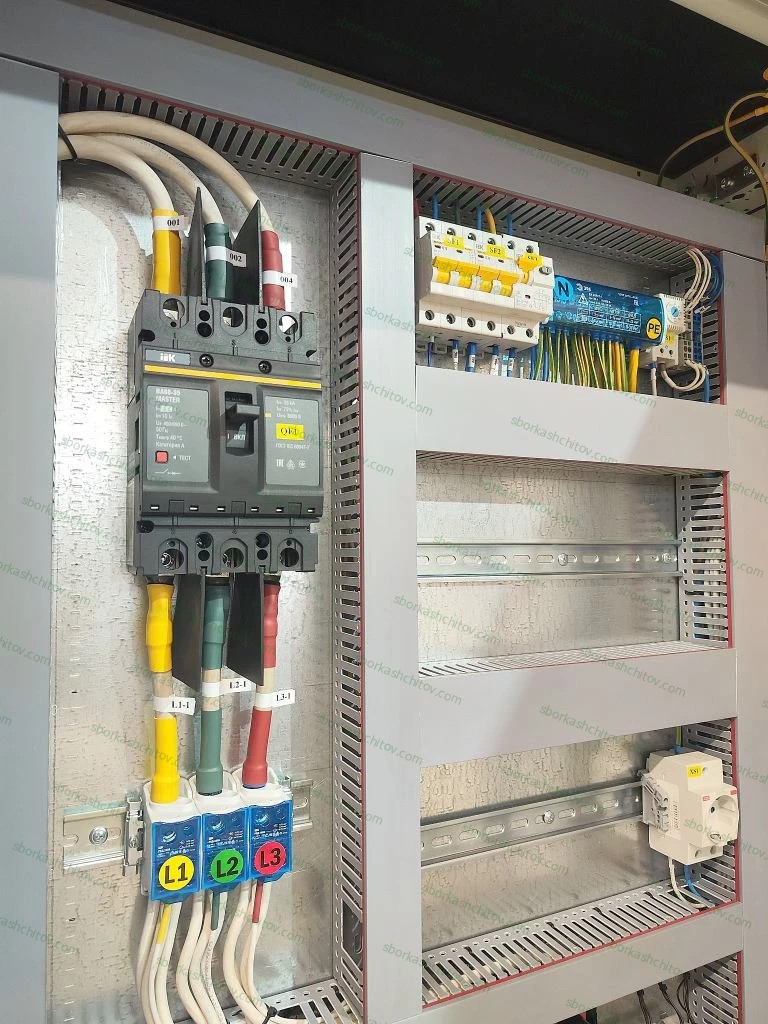

Вводной автомат
|
ВА88‑35 MASTER IEK
|
3P, 160А, 35кА
|
1
|
|
3
|

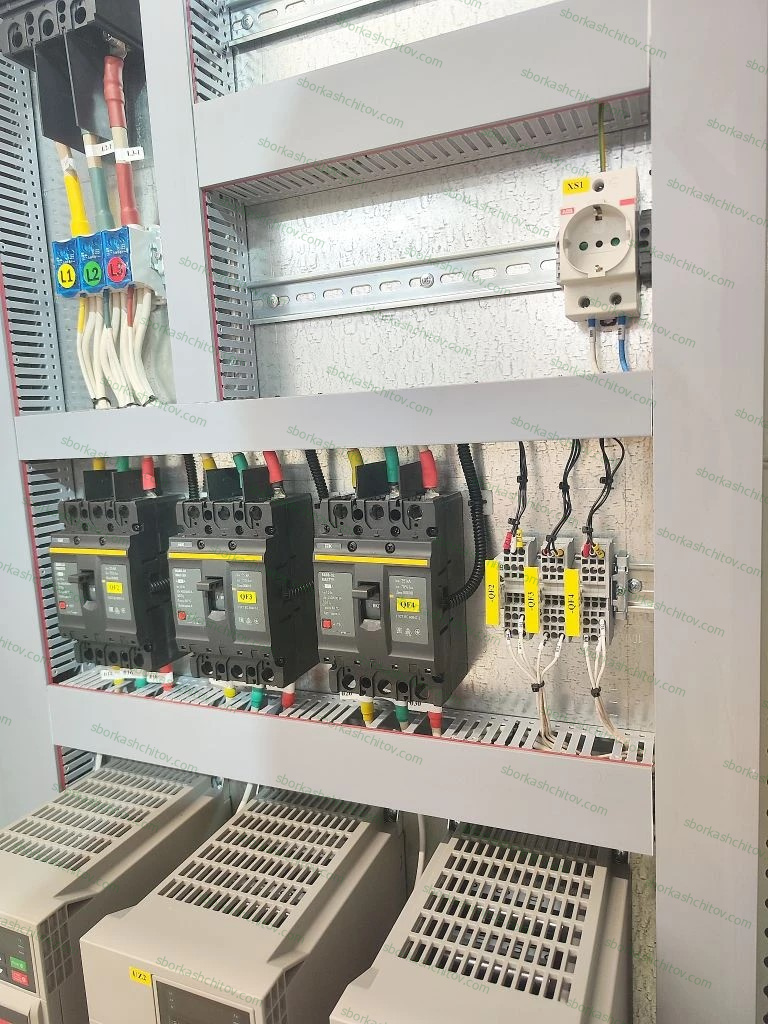

Автомат защиты ПЧ
|
ВА88‑32 MASTER IEK
|
3P, 80А, 25кА
|
3
|
|
4
|
Преобразователь частоты
|
VF‑101‑P22K‑0045‑A‑T4‑E20‑B‑H VEDA
|
22 кВт, 380В
|
3
|
|
5
|

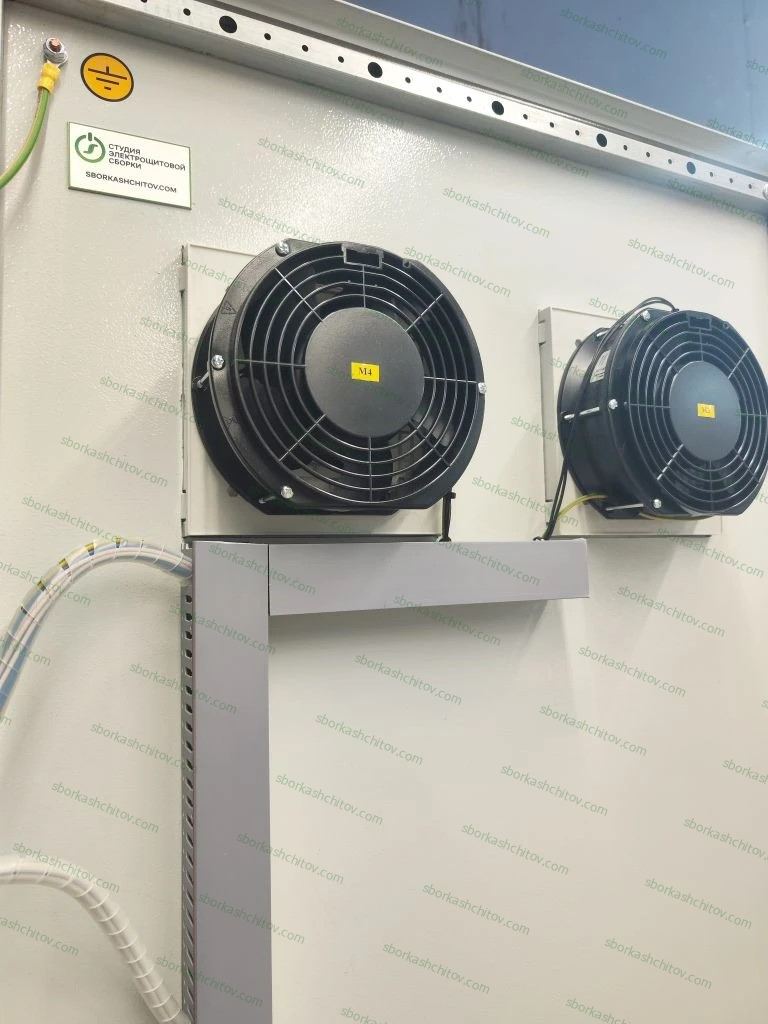

Вентилятор с фильтром
|
ВФИ 200 м³/ч, IP55, IEK YVR10‑200‑55
|
вдув
|
2
|
|
6
|
Вентилятор с фильтром
|
ВФИ 200 м³/ч, IP55, IEK YVR10‑200‑55
|
выдув
|
2
|
|
7
|

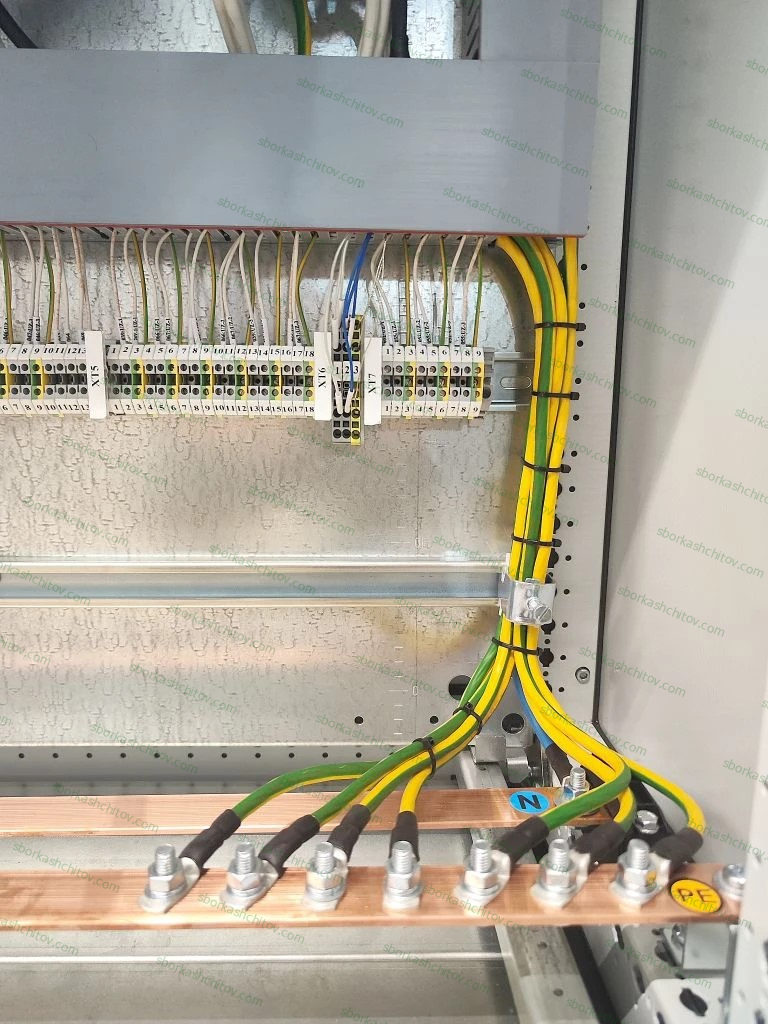

Шинная система
|
медь (L1, L2, L3, N, PE)
|
–
|
компл.
|
|
8
|

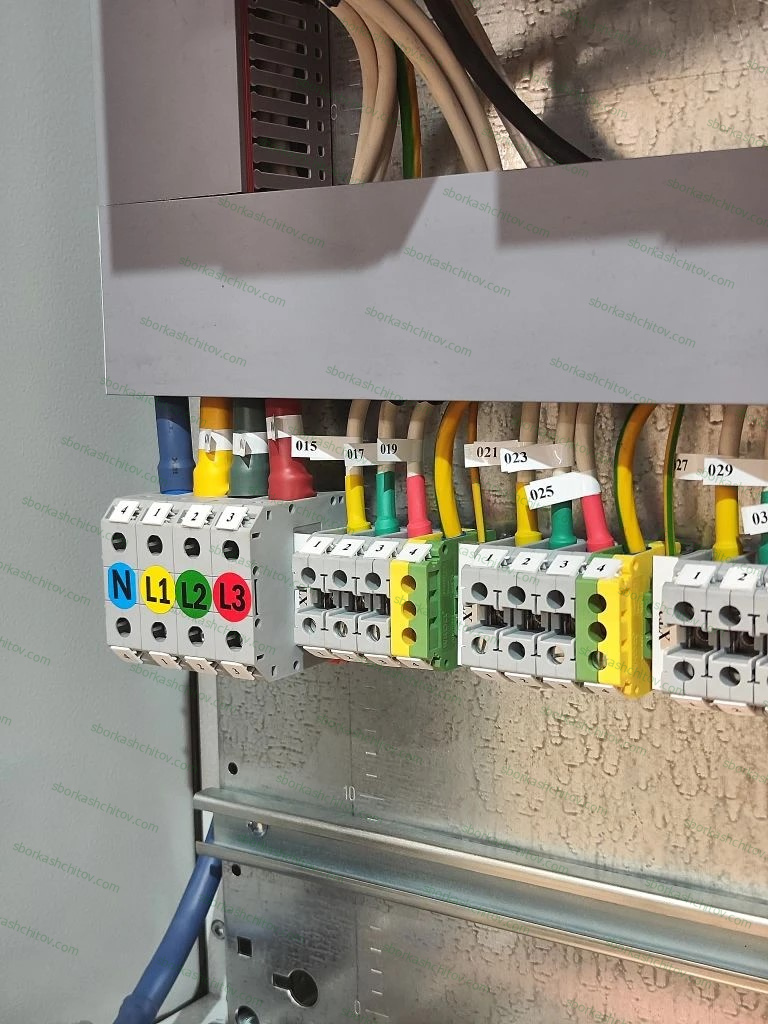

Клеммники, DIN‑рейки, кабель‑каналы
|
–
|
–
|
компл.
|
🔌 Структура управления
|
Уровень
|
Компонент
|
Назначение
|
|
Ввод
|
автомат 160А
|
защита вводного кабеля и всего щита
|
|
Секция 1
|
автомат 80А → ПЧ VEDA 22 кВт → насос №1
|
управление по частоте
|
|
Секция 2
|
автомат 80А → ПЧ VEDA 22 кВт → насос №2
|
управление по частоте
|
|
Секция 3
|
автомат 80А → ПЧ VEDA 22 кВт → насос №3
|
управление по частоте
|
|
Вентиляция
|
2 вдув + 2 выдув (термостат)
|
поддержание температуры внутри шкафа
|
Режимы работы насосов:
-
автоматический (по сигналу датчика давления/уровня);
-
ручной (переключение с панели);
-
плавный пуск и остановка (ПЧ);
-
регулирование производительности (изменение частоты вращения).
🏗️ Что можно подключить
|
Выход
|
Тип оборудования
|
Примеры
|
|
ПЧ №1 (22 кВт)
|
насос
|
скважинный насос, циркуляционный насос, повысительная установка
|
|
ПЧ №2 (22 кВт)
|
насос
|
дублирующий / резервный насос
|
|
ПЧ №3 (22 кВт)
|
насос
|
рабочий / резервный насос (по схеме)
|
|
Цепи управления
|
датчики
|
датчик давления (4‑20 мА), датчик уровня, реле сухого хода
|
|
Внешняя сигнализация
|
сухие контакты
|
работа насоса, авария ПЧ, общая авария
|
Типовые объекты:
-
насосные станции водоснабжения;
-
системы повышения давления;
-
котельные (циркуляционные насосы);
-
системы пожаротушения;
-
оросительные установки.

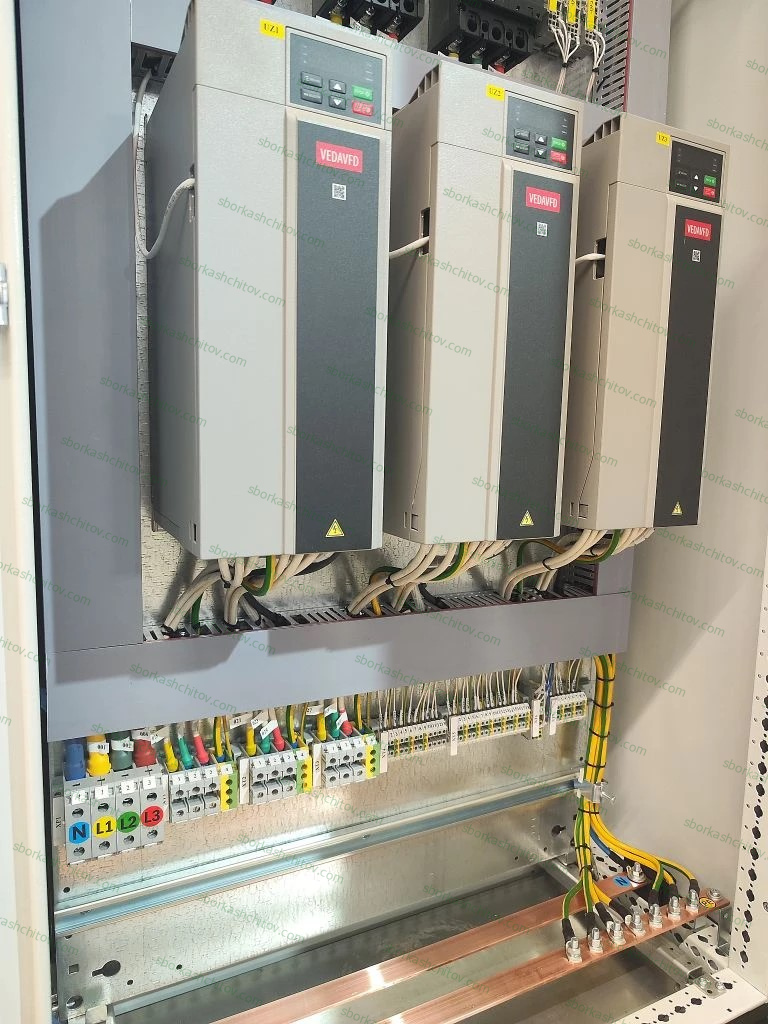

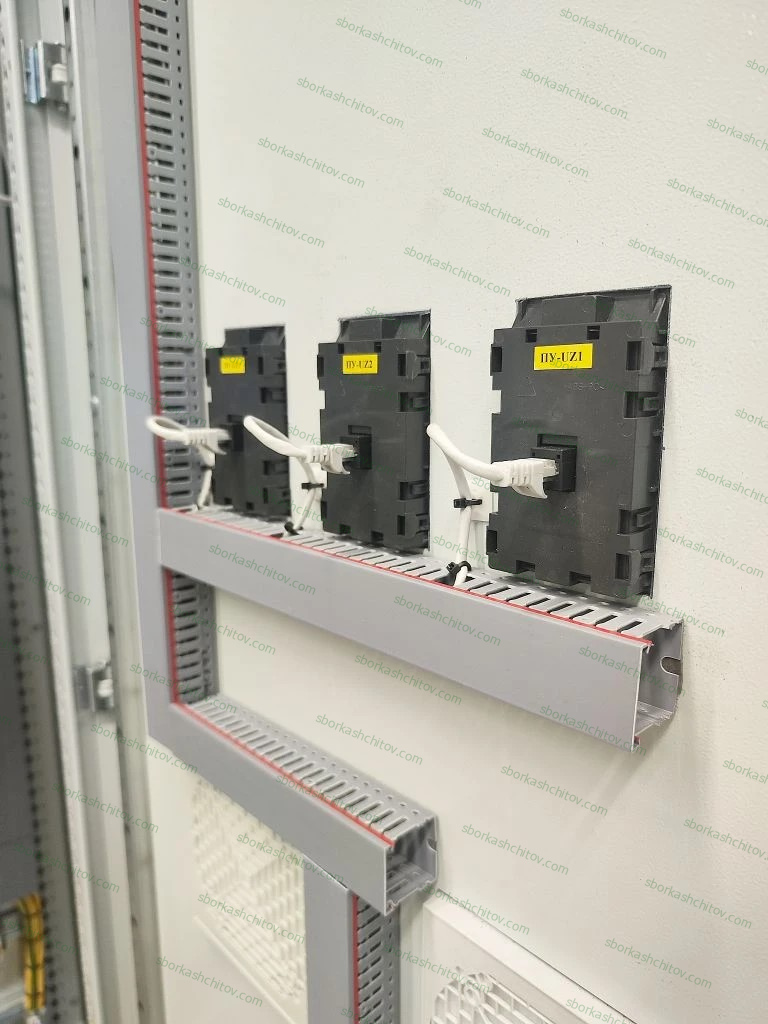

⚡ Преобразователи частоты VEDA VF‑101
|
Параметр
|
Значение
|
|
Модель
|
VF‑101‑P22K‑0045‑A‑T4‑E20‑B‑H
|
|
Мощность
|
22 кВт
|
|
Напряжение
|
380 В, 50 Гц
|
|
Класс защиты
|
IP20 (внутри щита)
|
|
Управление
|
SCALAR / VECTOR
|
|
Интерфейсы
|
аналоговые входы (4‑20 мА / 0‑10В), дискретные входы, релейные выходы
|
|
Дополнительно
|
возможность работы по ПИД‑регулятору, подъём / опускание по уровню
|
Позволяют:
-
задавать уставку давления/расхода;
-
автоматически поддерживать параметр;
-
переключать насосы для выравнивания моточасов.

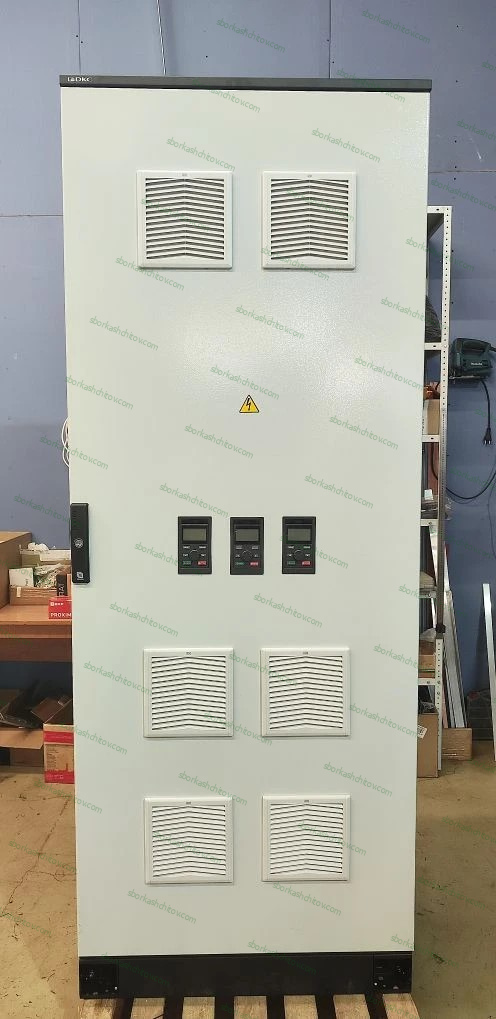

🛡️ Корпус CQE 2000×800×400 IP55
|
Параметр
|
Значение
|
|
Тип
|
CQE (шкаф управления электрооборудованием)
|
|
Размеры (В×Ш×Г)
|
2000 × 800 × 400 мм
|
|
Степень защиты
|
IP55 (полная пылезащита + защита от струй воды)
|
|
Материал
|
сталь 1.5–2 мм, порошковое покрытие RAL7035
|
|
Вентиляция
|
2 вдув + 2 выдув (ВФИ 200 м³/ч, IP55)
|
|
Установка
|
напольный (на основании)
|
|
Замки
|
2 замка под ключ
|
Терморегулирование: принудительная вентиляция обеспечивает отвод тепла от преобразователей частоты. Вентиляторы управляются по сигналу термостата.
