Электрощит 40А 380В для 1 комнатного дома Systeme Electric на 5 отходящих групп

Компактное трехфазное решение для загородного дома с пофазной защитой

Ключевые особенности:

🏡 Идеален для загородного дома — компактный щит для небольшого коттеджа, дачи, таунхауса или мастерской.
⚡ Полноценное трехфазное питание 380В — позволяет подключать как мощное трехфазное оборудование, так и однофазные потребители.
🛡️ Пофазная защита напряжения — три независимых реле УЗМ-50Ц (по одному на каждую фазу) защищают технику от скачков и перекоса фаз.
🔌 Гибкая конфигурация — 5 отходящих групп: одна силовая трехфазная линия 20А и четыре однофазных линии 10А/16А.

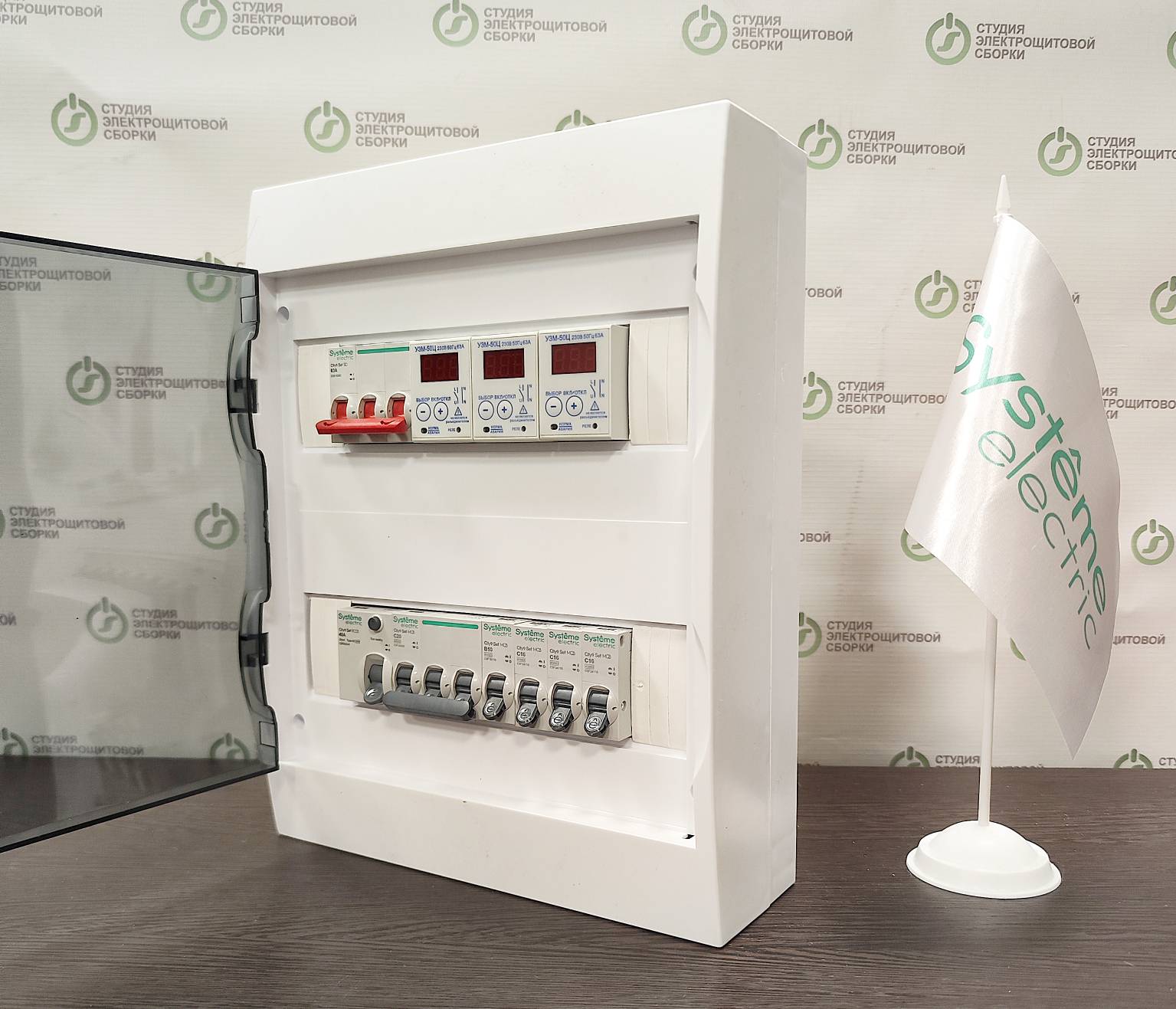

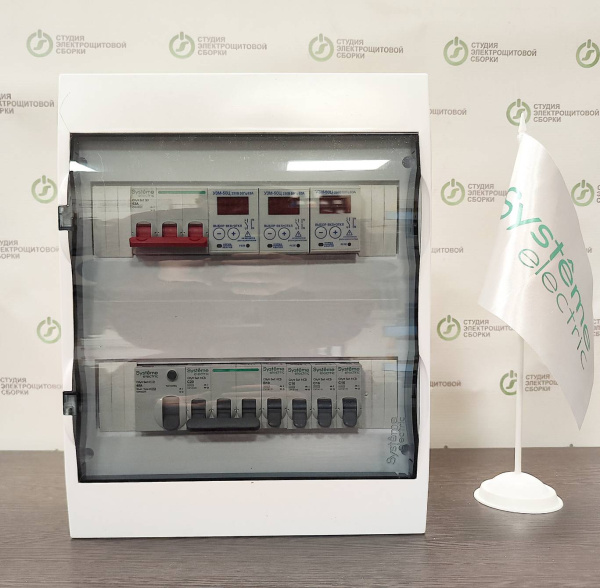

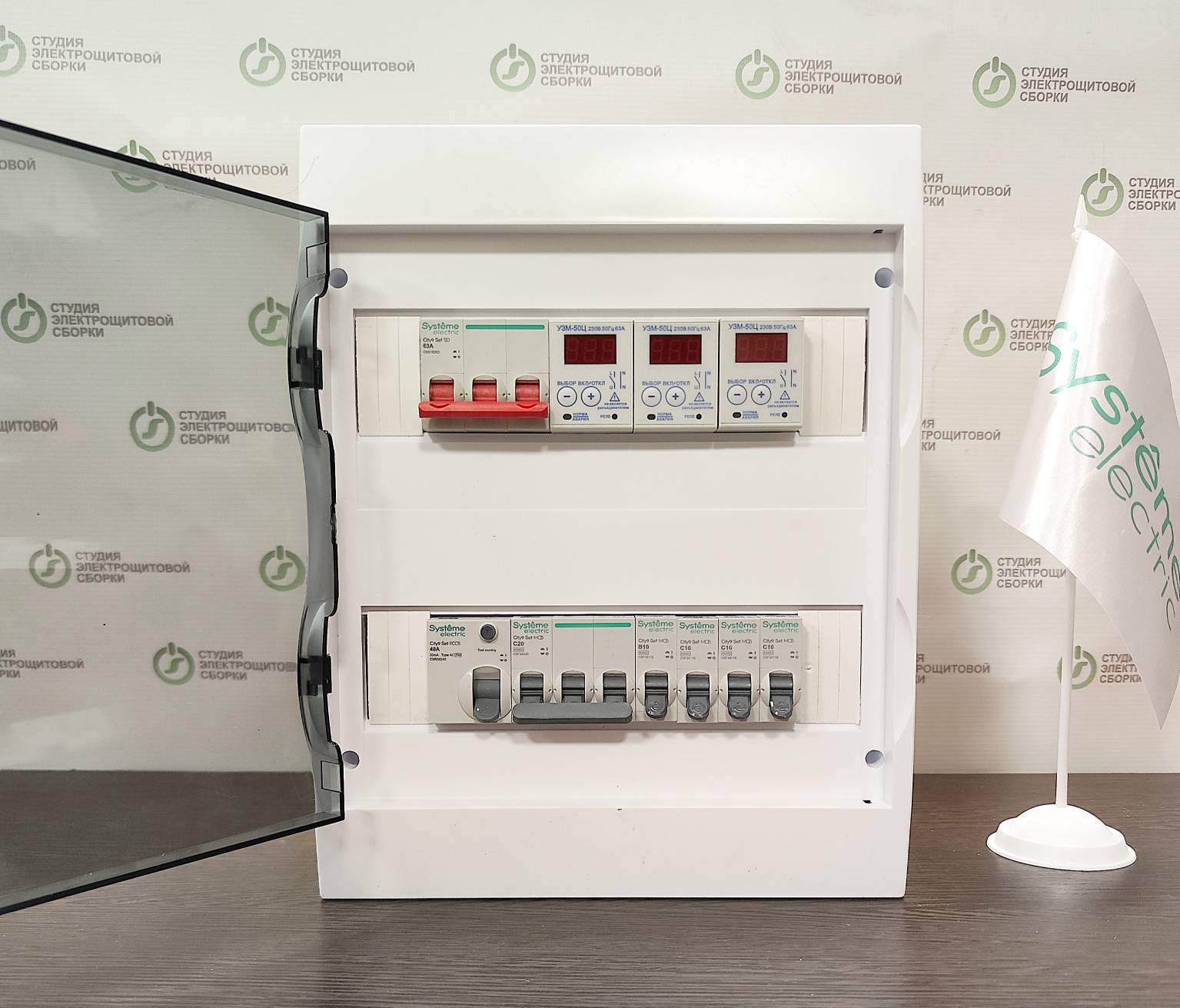

👁️ Прозрачная дверца — удобный контроль состояния автоматов и индикации без открывания щита.

Назначение:
Предназначен для приема, распределения электроэнергии и защиты отходящих линий в небольших объектах с трехфазным вводом: дачные дома, бытовки, небольшие мастерские, объекты с нестабильным напряжением в сети.

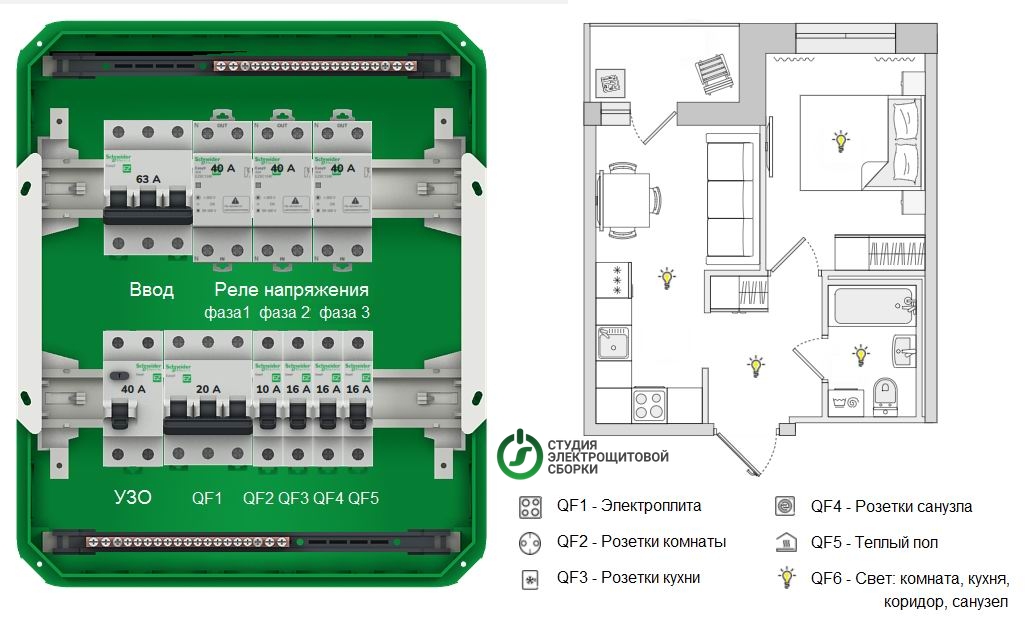

⚙️ Схема распределения и что можно подключать

Вводной блок питания:

🔵 Выключатель нагрузки (ВН) 3P 40А — ручное трехфазное отключение всего дома для обесточивания при ремонте или длительном отсутствии.
🔵 Выключатель дифференциального тока (ВДТ) 4P 40А/30мА — общая защита от утечек тока на всех фазах (противопожарная и защита людей).
🔵 Три реле напряжения УЗМ-50Ц — по одному на каждую фазу (L1, L2, L3). Защищают от перенапряжения, просадок и перекоса фаз независимо друг от друга.

Распределение по группам:

🔴 Линия 1: Автомат трехполюсный 20А (1 группа)

Назначение: Подключение мощного трехфазного оборудования.

Что подключить:

• Небольшой сварочный аппарат (инвертор 380В)

• Компрессор (до 7.5-10 кВт)

• Циркулярная пила, фуганок, деревообрабатывающий станок

• Бетономешалка (до 500-700 л)

• Насосная станция или скважинный насос с трехфазным двигателем

• Трехфазный обогреватель / тепловая пушка

🟡 Линия 2: Автомат однополюсный 10А (1 группа)

Назначение: Линия освещения по всему дому.

Что подключить:

• Все осветительные приборы (люстры, бра, точечные светильники)

• Уличное освещение (фасад, входная группа)

• Светодиодные ленты и декоративная подсветка

• Важно: Освещение выведено на отдельный автомат, поэтому при аварии в розетках свет продолжит гореть.

🟢 Линии 3-5: Автоматы однополюсные 16А (3 группы)

Назначение: Розеточные группы по зонам (3 независимые линии).

📦 Состав комплекта (спецификация):

📋 Преимущества для покупателя:

✅ Пофазная защита: Три реле напряжения УЗМ-50Ц работают независимо. Если на одной фазе скачок — отключится только она, остальные фазы продолжают питать дом. Это особенно важно для загородных сетей с нестабильным напряжением.

✅ Готовность к подключению: Щит полностью укомплектован, собран и промаркирован. Остается только подключить вводной кабель и развести линии по дому.

✅ Универсальность: Возможность подключить и мощное трехфазное оборудование (станок, насос), и всю необходимую однофазную технику.

✅ Прозрачная дверца: Визуальный контроль состояния аппаратов без открывания щита — удобно и безопасно.

✅ Защита людей и имущества: Общее УЗО 30мА защищает от поражения током при повреждении изоляции. Реле напряжения сохранят дорогостоящую технику.

✅ Компактность: Навесной щит на 24 модуля занимает минимум места и эстетично выглядит.

Идеально для:

• Дачных домов и садовых домиков

• Небольших коттеджей и таунхаусов

• Бытовок и временных строений на участке

• Мастерских и гаражей с трехфазным вводом

• Объектов с нестабильным качеством электроснабжения

Технические характеристики:

• Напряжение питания: 380В (3 фазы)

• Вводной номинал: 40А

• Количество групп: 5 (1×20А 3P + 1×10А + 3×16А)

• Защита от утечек: УЗО 40А/30мА (4P)

• Защита от перенапряжения: 3 шт УЗМ-50Ц (пофазно)

• Корпус: навесной, 24 модуля, IP40, дверца прозрачная

• Производители: Systeme Electric (City9 Set) + Меандр

Изображение (фото) на сайте показано для понимания внешнего вида предлагаемого щитка и может отличаться от итоговой версии исходя из выбранного заказчиком оборудования.

Окончательная цена на изделие определяется в момент расчета исходя из актуальных цен на оборудование.
