Электрощит 40А 380В для 2-х комнатного дома Systeme Electric на 10 отходящих групп

Трехфазное решение с зонированием и максимальной надежностью для загородного дома

Ключевые особенности:

🏡 Для просторного дома — оптимальное решение для двухкомнатного коттеджа, таунхауса или большой дачи с трехфазным вводом.
⚡ Полноценное трехфазное питание 380В — позволяет подключать мощное оборудование (насосы, станки, отопление) и равномерно распределять нагрузку по фазам.
🛡️ Тройная защита от утечек — три независимых УЗО 40А/30мА обеспечивают селективность: при аварии в одной зоне две другие продолжают работать.
🔌 Пофазная защита напряжения — три реле УЗМ-50Ц (на каждую фазу) защищают технику от скачков, перекоса и нестабильности в загородных сетях.
👁️ Прозрачная дверца — удобный контроль состояния и индикации без открывания щита.
📊 10 отходящих групп — одна силовая трехфазная линия 20А + 9 однофазных линий (3×10А + 6×16А).

Назначение:
Предназначен для приема, распределения электроэнергии и защиты отходящих линий в двухкомнатном загородном доме, коттедже или таунхаусе с трехфазным вводом. Обеспечивает защиту людей от поражения током и сохранность дорогостоящего оборудования в условиях нестабильного сетевого напряжения.

⚙️ Схема распределения и защита

Вводной блок питания:

🔵 Выключатель нагрузки (ВН) 3P 40А — ручное трехфазное отключение всего дома для обесточивания при ремонте или длительном отсутствии.
🔵 Три реле напряжения УЗМ-50Ц — по одному на каждую фазу (L1, L2, L3). Работают независимо: при проблемах на одной фазе отключается только она, остальные продолжают питать дом.
🔵 Три выключателя дифференциального тока (ВДТ) 4P 40А/30мА — разделение дома на три независимые зоны безопасности.

Распределение по зонам и группам

🔴 Линия 1: Автомат трехполюсный 20А (1 группа)

Назначение: Силовая линия для мощного трехфазного оборудования.

Что подключить:

• Скважинный насос или насосная станция (до 7-10 кВт)

• Компрессор для мастерской

• Деревообрабатывающий станок (циркулярка, фуганок)

• Сварочный инвертор 380В

• Трехфазный котел отопления или тепловая пушка

• Бетономешалка (до 700-1000 л)

🟡 Линии 2-4: Автоматы однополюсные 10А (3 группы)

Назначение: Освещение всех помещений с разделением по зонам.

Преимущество: Освещение разделено по трем УЗО и трем фазам. При аварии в любой зоне хотя бы часть освещения останется работать.

🟢 Линии 5-10: Автоматы однополюсные 16А (6 групп)

К ПЕРВОМУ УЗО (Зона 1: Гостиная и общие зоны):

КО ВТОРОМУ УЗО (Зона 2: Спальни):

К ТРЕТЬЕМУ УЗО (Зона 3: Кухня, Санузлы, Хозблок):

📦 Состав комплекта (спецификация):

📋 Преимущества для покупателя:

✅ Максимальная селективность: Три УЗО делят дом на три независимые зоны. При утечке в ванной, гостиная и спальни продолжают работать. При отключении кухни, освещение и розетки в комнатах остаются под напряжением.

✅ Пофазная защита напряжения: Три реле УЗМ-50Ц работают независимо на каждой фазе. Для загородных домов с нестабильной сетью и перекосом фаз это идеальное решение.

✅ Готовность к эксплуатации: Щит полностью укомплектован, собран и промаркирован согласно схемам. Остается только подключить ввод и развести линии по дому.

✅ Универсальность: Возможность подключить мощное трехфазное оборудование (насос, станок) и всю необходимую однофазную технику по зонам.

✅ Прозрачная дверца: Визуальный контроль состояния аппаратов и индикации реле напряжения без открывания щита.

✅ Запас по группам: 10 линий позволяют грамотно развести электрику в двухкомнатном доме без "тройников" и перегрузок.

✅ Качество компонентов: Systeme Electric (бренд Schneider Electric) + реле Меандр — проверенное сочетание надежности и доступности.

Идеально для:

• Двухкомнатных коттеджей и таунхаусов

• Больших дачных домов с трехфазным вводом

• Домов с нестабильным напряжением в сети

• Объектов с трехфазным оборудованием (насосы, станки, отопление)

• Семей, ценящих безопасность и комфорт

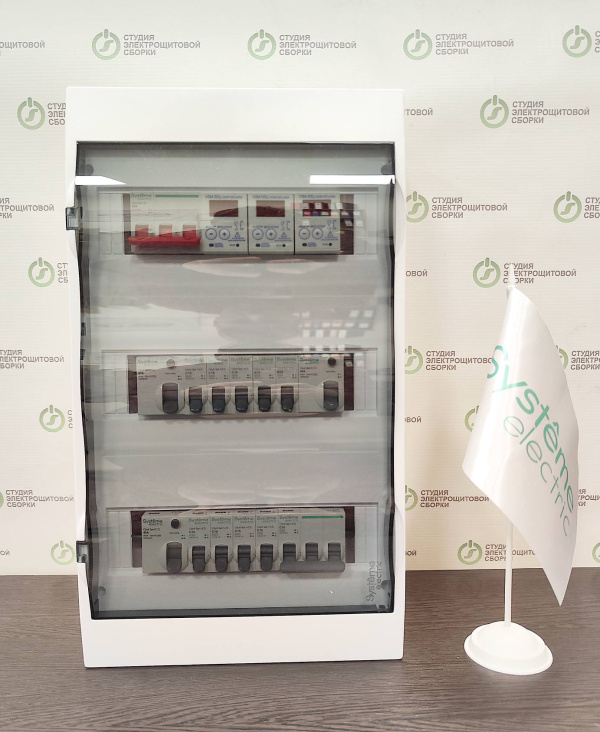

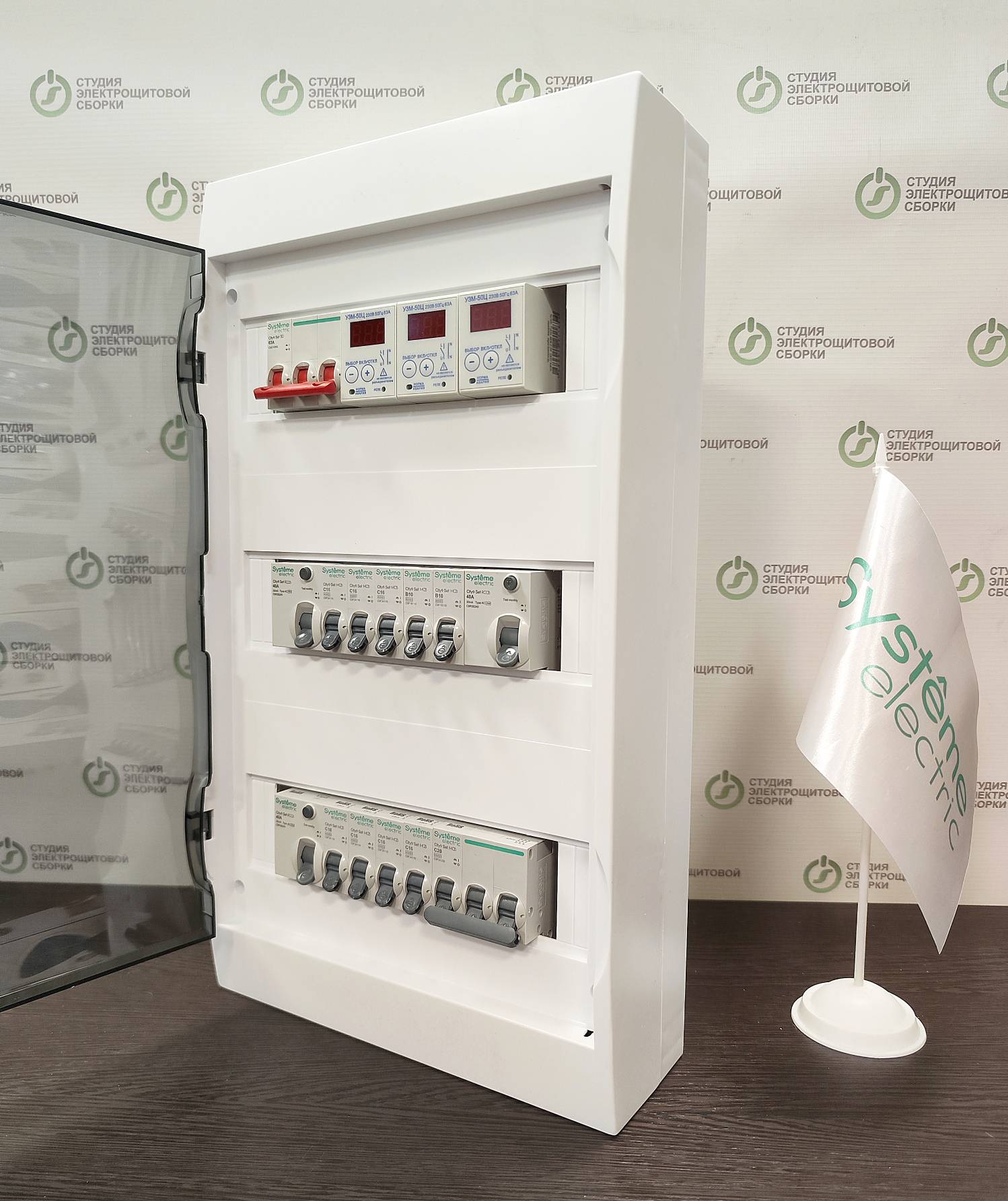

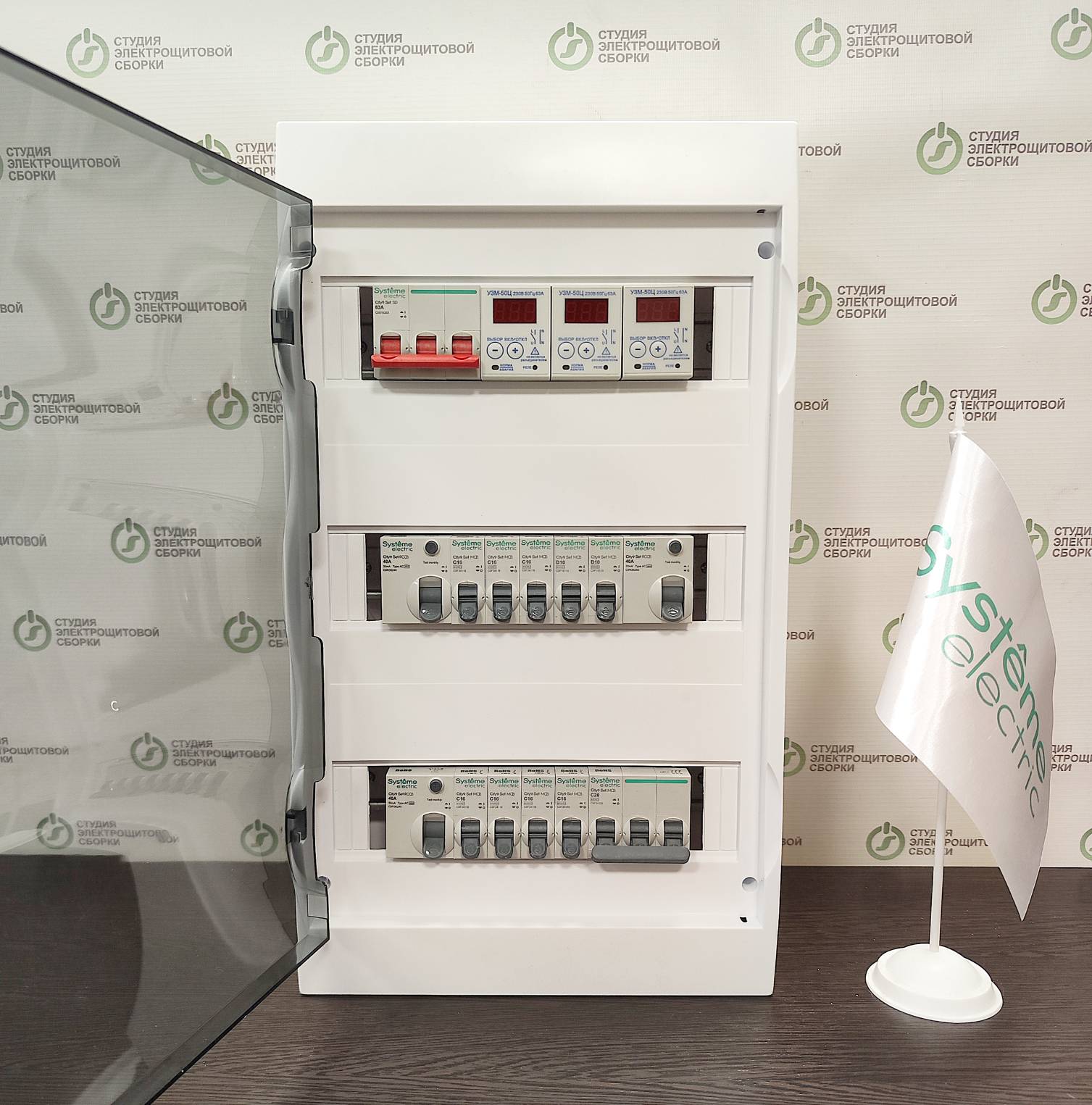

Изображение (фото) на сайте показано для понимания внешнего вида предлагаемого щитка и может отличаться от итоговой версии исходя из выбранного заказчиком оборудования.

Окончательная цена на изделие определяется в момент расчета исходя из актуальных цен на оборудование.
